一、產品概述：

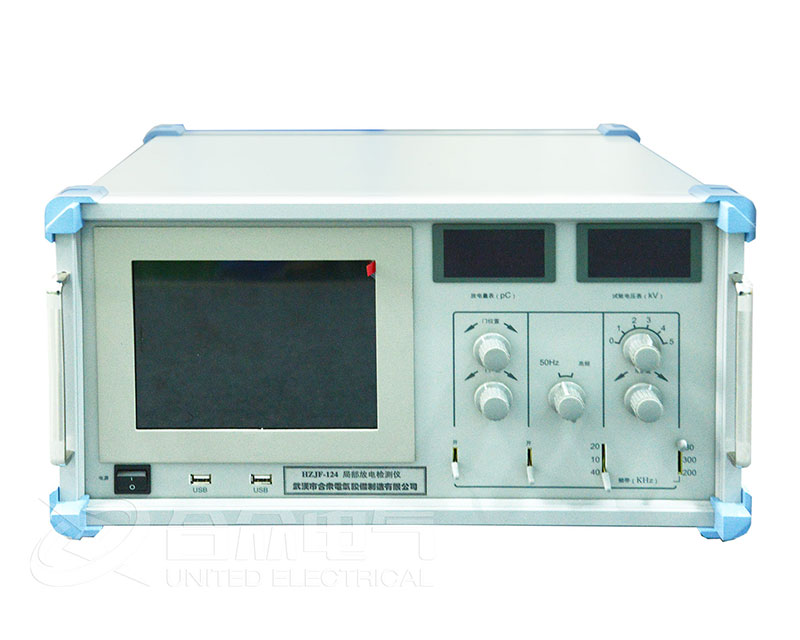

數字局部放電檢測儀 HZJF-124，是近年來武漢合眾電氣新研制生產的又一新穎局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、開關柜、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。
產品別名： 局部放電檢測儀、局放儀、放電檢測儀、數字局部放電檢測儀、局部放電測試系統
二、產品特點：
數字局部放電檢測儀 HZJF-124，檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單元(檢測阻抗)配備齊全，頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量，指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
數字局部放電檢測儀是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。
|
可測試品的電容量范圍 |
6PF--250μF |
放大器頻帶 |
低端：10kHz、20kHz、40kHz任選 |
|
時間窗 |
窗寬：可調范圍15°～150° |
高端：80kHz、200kHz、300kHz任選 |
|
|
窗位置：每一窗可旋轉0°～170°； |
放大器增益調節：粗調六檔，檔間增益20±1 db;細調范圍>20db |
||
|
放電量表 |
指針式表頭： 對數刻度1-10-100誤差<±5%(以滿刻度計) 線性刻度0-1000誤差<±5%(以滿刻度計) |
橢圓時基 |
頻率50Hz、100Hz、150Hz、200Hz、400Hz |
|
數字表頭： 以3?LED數字表顯示 0-100.0誤差<±5%(以滿刻度計) |
橢圓旋轉 |
以30°為一檔，可作120°旋轉 |
|
|
顯示方式 |
橢圓——直線 |
試驗電壓表 |
100kV（可擴展） |
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
保險管 |
3 |
只 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
可測試品的電容量范圍 |
6PF--250μF |
放大器頻帶 |
低端：10kHz、20kHz、40kHz任選 |
|
時間窗 |
窗寬：可調范圍15°～150° |
高端：80kHz、200kHz、300kHz任選 |
|
|
窗位置：每一窗可旋轉0°～170°； |
放大器增益調節：粗調六檔，檔間增益20±1 db;細調范圍>20db |
||
|
放電量表 |
指針式表頭： 對數刻度1-10-100誤差<±5%(以滿刻度計) 線性刻度0-1000誤差<±5%(以滿刻度計) |
橢圓時基 |
頻率50Hz、100Hz、150Hz、200Hz、400Hz |
|
數字表頭： 以3?LED數字表顯示 0-100.0誤差<±5%(以滿刻度計) |
橢圓旋轉 |
以30°為一檔，可作120°旋轉 |
|
|
顯示方式 |
橢圓——直線 |
試驗電壓表 |
100kV（可擴展） |
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
保險管 |
3 |
只 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
