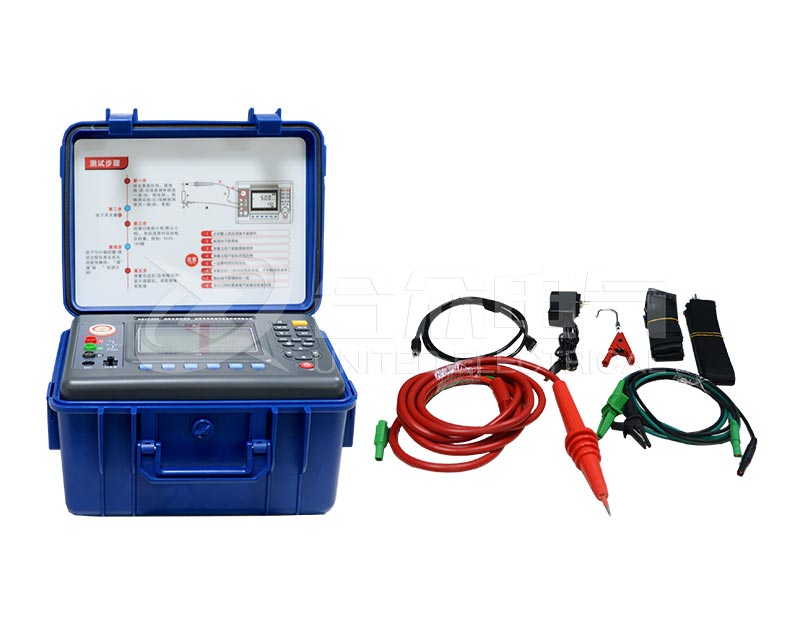

絕緣特性測試儀是一種用于評估電氣設備、電線電纜、變壓器、發電機、電機等電氣絕緣系統健康狀況的專業電子測試儀器。其核心目的是預防電氣故障，確保設備安全、可靠運行，避免因絕緣劣化導致的短路、火災或電擊事故。

測試原理

絕緣材料的理想狀態是完美的電介質，不導電。但在實際中，由于潮濕、污染、老化、高溫或物理損傷，絕緣性能會下降，產生微小的漏電流。測試儀通過施加一個安全的直流高壓到被測物上，并測量流過的漏電流，來計算出絕緣電阻。

基本公式：絕緣電阻 (R) = 施加的測試電壓 (V) / 測量到的漏電流 (I)

絕緣電阻值通常非常高，單位是 兆歐 (MΩ) 或 吉歐 (GΩ)。

主要功能與測試類型

絕緣電阻測試

基本的測試。在固定測試電壓下，測量一個簡單的絕緣電阻值。通常用于例行檢查，判斷絕緣是否“及格”（例如，常以 > 1 MΩ 或設備標準為門檻）。

吸收比 (DAR) 和極化指數 (PI) 測試

用于判斷絕緣的受潮和整體質量。這不是一個單一的電阻值，而是一個比值。

吸收比：通常為 60秒電阻值 / 15秒電阻值。

極化指數：通常為 10分鐘電阻值 / 1分鐘電阻值。

解讀：干燥、良好的絕緣，其電阻值會隨著加壓時間逐漸上升（吸收效應）。受潮或污染的絕緣，電阻值上升緩慢或幾乎不變。因此，PI/DAR 比值越大（通常PI > 2.0為良好），說明絕緣狀況越好。

步進電壓測試

用于檢測絕緣中的細微缺陷（如裂縫、氣隙）。以逐漸升高的多級電壓進行測試（例如，從2kV到5kV，每級1kV）。

解讀：良好的絕緣，其電阻值在不同電壓下應保持穩定。如果電阻值隨電壓升高顯著下降，則表明絕緣中存在在高電場下會惡化的缺陷。

介質放電 (DD) / 回放電電流測試（部分高端型號具備）

更高級的診斷。在充電和放電過程中，測量絕緣介質的吸收和松弛電流。可用于更精確地分析絕緣材料的老化、含水量和污染程度。
