高壓泄露電流試驗是檢測電氣設備絕緣性能的重要手段，主要用于評估設備在高壓下的絕緣狀況。以下是關于試驗設備、方法、標準及注意事項的詳細說明：

試驗設備

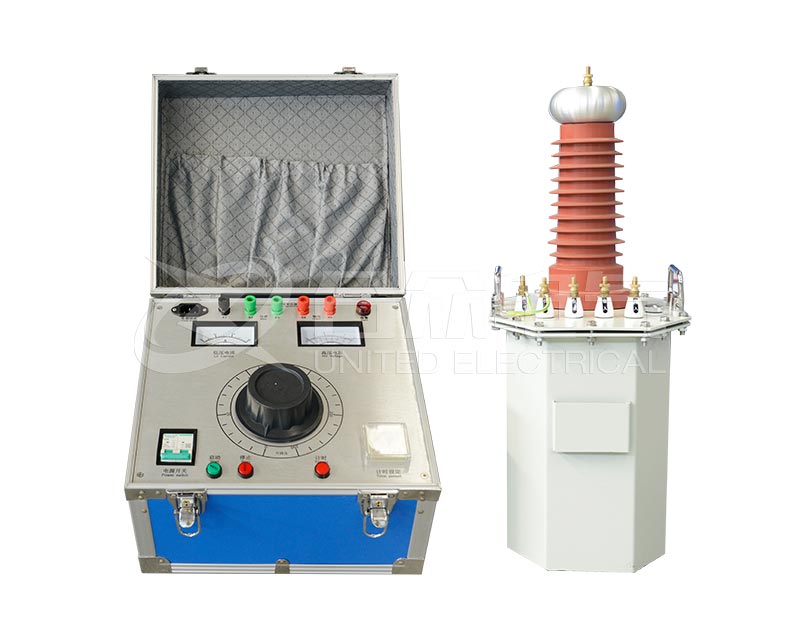

高壓發生器：提供穩定的直流或交流高壓（通常為0.5kV~15kV，根據設備額定電壓選擇）。

直流試驗時需配備整流濾波裝置。

微安表或泄漏電流測量?jī)x

量程范圍：1μA~10mA，精度≥1級。

需具備過流保護功能，防止擊穿時損壞。

分壓器：用于校準高壓輸出，確保電壓精度。

屏蔽裝置：減少環境電磁干擾（如屏蔽線、接地銅網）。

安全防護設施：絕緣臺、圍欄、急停按鈕、高壓警示燈等。

試驗方法

接線方式

直流試驗：高壓輸出接設備導體，微安表串聯在接地回路（避免表計受雜散電流影響）。

交流試驗：需通過電容耦合或?qū)Ｓ媒涣餍孤╇娏鳒y(cè)試儀。

步驟

預處理：斷開被試設備電源，充分放電（尤其電容性設備）。

升壓：以恒定速率（如1kV/s）升至規定試驗電壓，維持1~5分鐘。

讀數：記錄穩定后的泄漏電流值，觀察是否隨時間增長。

降壓：緩慢降壓至零，放電后拆除接線。

判斷依據

泄漏電流值不應超過標準或歷史數據的20%~30%。

電流應隨電壓線性增長，若突增可能預示絕緣缺陷。

試驗標準規程

GB/T 16927.1：高電壓試驗技術通用要求。

DL/T 474.1：現場絕緣試驗實施導則。

GB 4706.1（家用電器）：規定泄漏電流限值（如≤0.25mA~3.5mA）。

行業規范

電力設備預防性試驗規程（如Q/GDW 1168）對變壓器、電纜等設備的泄漏電流要求。

試驗注意事項

安全第一

試驗區域設置警示標志，禁止非操作人員進入。

操作者需穿戴絕緣手套、靴，站在絕緣墊上。

試驗前后必須對設備充分放電（使用放電棒）。

抗干擾措施

采用屏蔽線連接微安表，避免導線晃動。

環境濕度≤80%，否則表面泄漏電流會影響結果。

設備狀態

被試設備表面清潔干燥，避免污穢或潮濕導致誤差。

溫度校正：泄漏電流隨溫度升高而增大，需換算至標準溫度（如20℃）。

異常處理

電流急劇上升或抖動時，立即降壓并檢查絕緣缺陷。

避免長時間過壓試驗，防止絕緣累積損傷。

通過規范操作和嚴格遵循標準，高壓泄漏電流試驗可有效發現早期絕緣缺陷，保障設備安全運行。試驗數據應存檔并與歷史數據對比，跟蹤絕緣老化趨勢。
