電容型驗電器

外觀檢查

查看驗電器器身是否臟污而影響絕緣強度；有無傷損、裂紋等現象。

電容型驗電器的試驗項目、周期和要求見表

試驗方法

驗電器起動電壓試驗

一極接地的交流電源作為試驗用電源，另一極作為高壓電極，高壓電極由金屬球體構成,在1m的空間范圍內不應放置其他物體。將驗電器的接觸電極與高壓電極相接觸，逐漸升高高壓電極的電壓，當驗電器發出“電壓存在”信號，如“聲光”指示時，記錄此時的起動電壓，如該電壓在(0.15~0.4)倍額定電壓之間，則認為試驗通過。

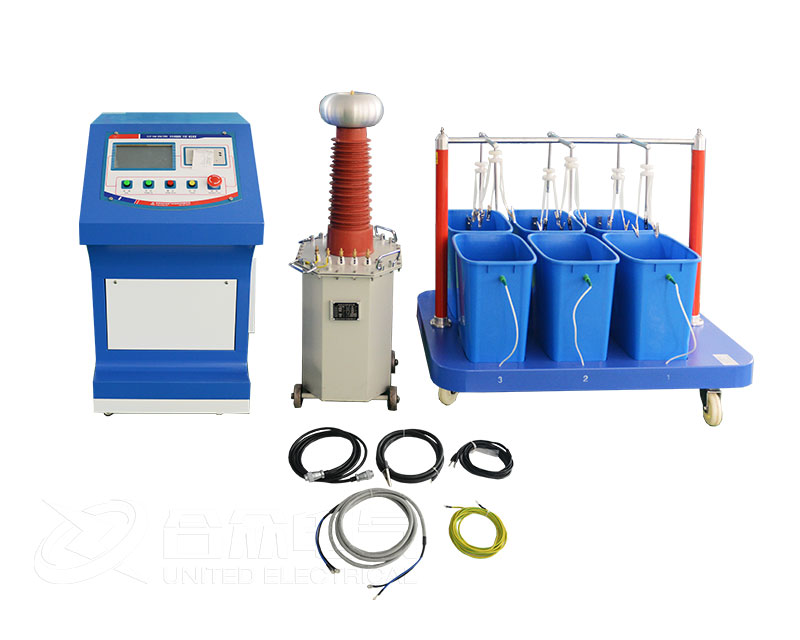

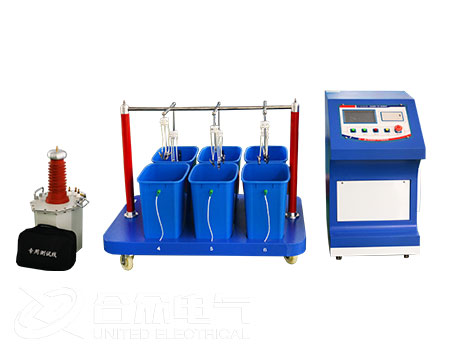

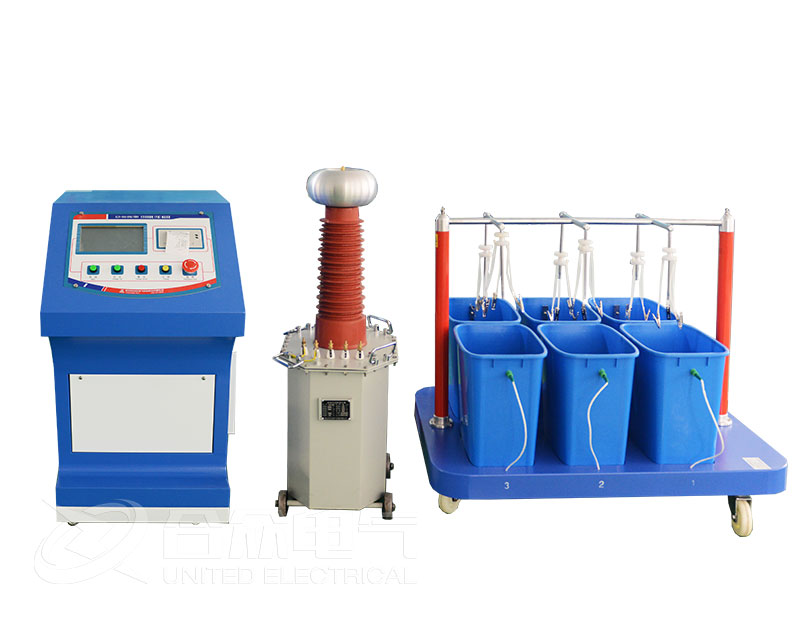

工頻耐壓試驗

高壓試驗電極和接地電極分別布置于絕緣桿的工作部分兩端，絕緣桿上高壓試驗電極和接地極兩端間的長度即為試驗長度，根據表中的規定確定兩電極間距離；如在絕緣桿間有金屬連接頭，兩試驗電極間的距離還應在此值上再加上金屬部件的長度；兩電極間應保持一定距離，以便于觀察試驗情況。接地極和高壓試驗電極以寬50mm的金屬箔或用導線包繞。

電容型驗電器的試驗項目、周期和要求

序號	項目	周期	要     求				說   明
1	啟動電壓試驗	1年	啟動電壓值不高于額定電壓的40%，不低于額定電壓的15%				試驗時接觸電極應與試驗電極相接觸
2	工頻耐壓試驗	1年	額定電壓 kV	試驗長度 m	工頻耐壓
					1min	5min
			10	0.7	45	/
			35	0.9	95	/
			63	1.0	175	/
			110	1.3	220	/
			220	2.1	440	/
			330	3.2	/	380
			500	4.1	/	580

對于各個電壓等級的絕緣桿，分別施加對應的電壓。對于10~220kV電壓等級的絕緣桿，加壓時間1min;對于330~500kV電壓等級的絕緣桿，加壓時間5min。

緩慢升高電壓，以便能在儀表上準確讀數，達到0.75倍試驗電壓值起，以每秒2%試驗電壓的升壓速率至規定的值，保持相應的時間，然后迅速降壓，但不能突然切斷，試驗中各絕緣桿應不發生閃絡或擊穿，試驗后絕緣桿應無放電、灼傷痕跡，應不發熱。

若試驗變壓器電壓等級達不到試驗的要求，可按絕緣桿的長度均分若干段進行試驗，最多可分成4段，分段試驗電壓應為整體試驗電壓除以分段數再乘以1.2倍的系數。
