交直流高壓分壓器的使用方法：

1、將高壓表接地端安全接地。

2、將高壓線接在均壓球上方，用接線螺旋栓將高壓線擰緊。

3、將高壓分壓器底座上的輸入端插入數字高壓表測量端，測量直流時將鈕子開關切換到“DC” 檔，測量交流時將鈕子開關切換到“AC”檔。

4、所測電壓為小于20kV時選擇“LOW”檔，當超過20kV時請選擇“HIGH”檔，從而獲取更高精度的測試值。

5、打開“Power”開關，選擇合適檔位，此時數字高壓表上將顯示“000.0”或“00.00”，此時即可開始測量。

6、待測試完畢后，切斷高壓，等交直流數字高壓表上讀數為“000.0” 或“00.00”時方才進入現場。

7、在測量直流時，若有濾波電容，應先對濾波電容充分放電，使數字高壓表指示的讀數為“000.0”時，才可以做相關操作。

8、在使用和保養中，均應注意數字高壓表表面的清潔，防止污穢，此儀器應置于干燥處，妥善保管。

現場操作注意事項：

1、高壓分壓器使用時周圍不得有任何雜物，以免影響測量精度。

2、嚴格注意保持操作距離，確保操作安全。

3、檢查各部位連接可靠，特別是地線的牢固連接。

4、測量完畢后直至儀表顯示為零方可進入現場。

5、直流高壓測量完畢后，儀器必須放電。

6、嚴禁超壓使用，并注意表面的清潔。

7、輕拿輕放，切不可碰撞、擠壓等。

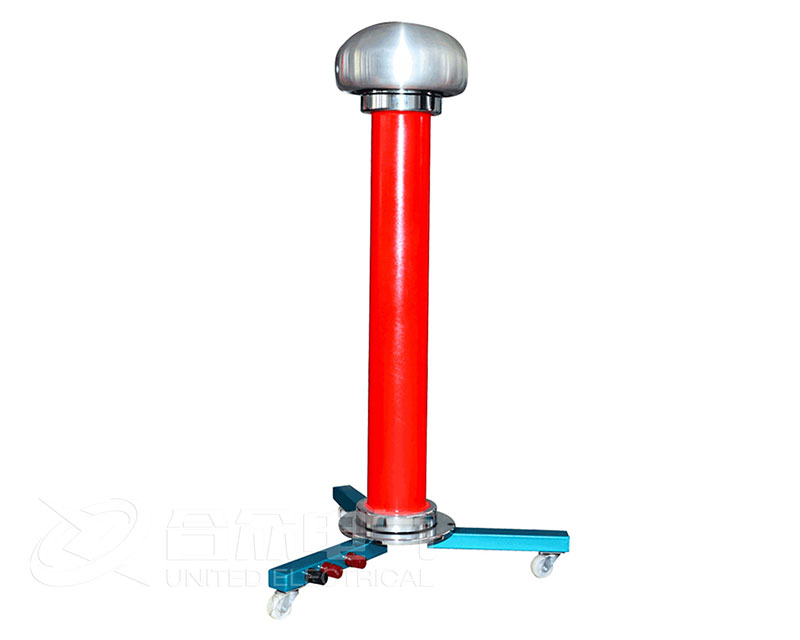

交直流高壓分壓器用于電力系統及電氣、電子設備制造部門測量工頻交流高電壓和直流高電壓。主要用于脈沖高壓，雷電高壓，工頻高壓的測量。是代替高壓靜電電壓表的選擇。具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點，適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。

工作原理：

交直流高壓分壓器輸入電壓為200V或400V接入配套的控制箱，經自耦調壓器調節輸入電壓至試驗變壓器初級繞組，利用電磁感應原理，在次級繞組按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的最高值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。
