高壓斷路器回路電阻測試

試驗接線

導電回路電阻測量采用直流壓降法，測量時斷路器處于合閘狀態，測量電流不小于100A，測量接線按照回路電阻測試儀器使用說明書，R代表回路等值電阻。

測試注意事項

為保證試驗人員和設備的安全，斷路器兩側隔離開關的操作控制電源應斷開，以防由于干擾或誤碰控制按鈕使隔離開關誤動合閘；

如果攀高工作時試驗人員要配帶并系好安全帶為了防止感應電壓的危害,試驗時應合上斷路器地刀或掛臨時接地線，試驗儀器外殼要接地；

測試過程中，復位前不得拆除電流端子夾具，防止電弧傷人。

操作工藝流程

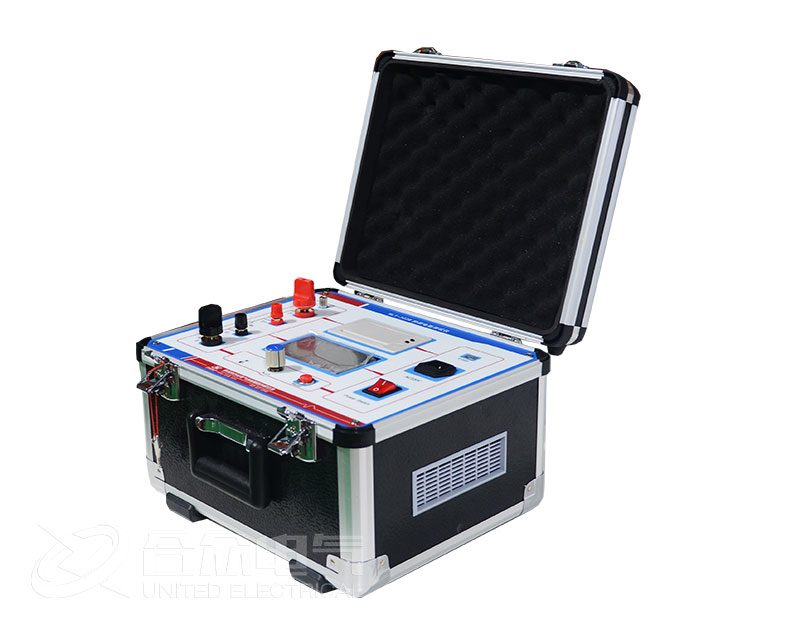

采用100A及以上大電流回路電阻測試儀。先將設備接地，測量儀器四個測量端子與被測設備正確連接好。也可使用專用線夾直接夾住被測設備；

接好電源，選擇合適量程；

接通電源；

按下測量鍵，屏幕顯示測量電阻讀數，待讀數穩定記錄數值；

測量完畢按下復位鍵，斷開電源。

試驗分析

斷路器回路電阻電阻上升的原因一般有：

觸頭表面氧化；

觸頭間殘存有機械雜物或碳化物；

觸頭接觸壓力下降及接觸面積減小。
