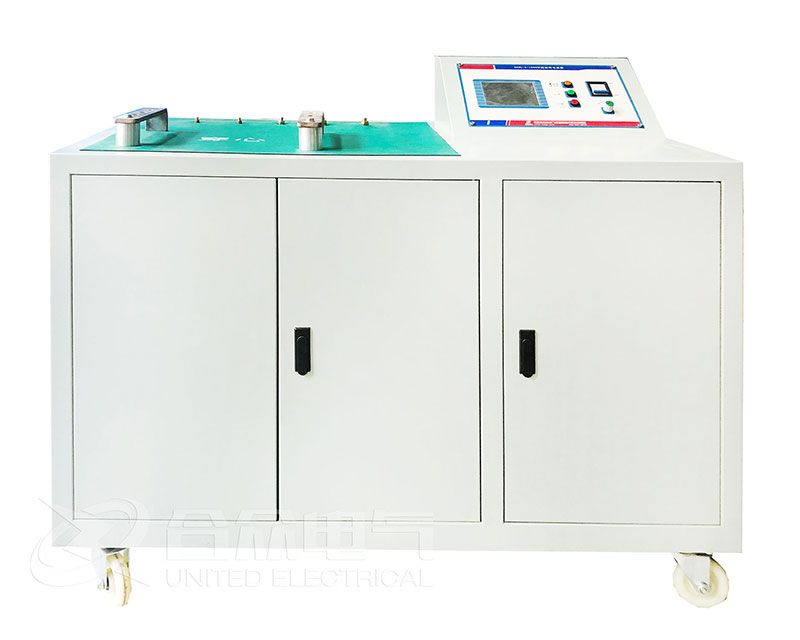

升流器屬特殊變壓器，其與調壓器配合，調節供電回路的電流。升流器的輸出電壓和輸出電流根據工作要求，可以升壓降流，也可以降壓升流。而且大部分作成多抽頭的，每檔電壓電流一般相差2~3倍?，F(xiàn)在國產電流互感器的額定一次電流從 0.1~1000A， 有的電流變化還要大，達幾十萬倍。升流器要提供大小不同的電流，應該采用二次抽頭來改變二次輸出的電壓和電流?，F(xiàn)今生產的升流器很少是通用的，不同類型的升流器有各自的具體用途。因此，必須根據實際使用情況來選擇升流器。

升流器容量的確定

在校驗電流互感器時，除了標準電流互感器和互感器校驗儀外，還需要升流器提供給電流互感器10%~120%額定電流。校驗時，需要調壓器調節電源，給升流器提供能量，升流器再給電流互感器提供一次額定電流。調壓器的輸出電壓和電流決定了調壓器的額定容量 S調即：S調=UI(VA)

同樣升流器的容量S升與輸出電壓U和電流Ⅰ的關系也應滿足要求。

要合理地設計升流器各檔容量，就必須對升流器的具體使用情況進行分析。在電流互感器檢定線路中，升流器主要消耗的容量有：(1)標準互感器和被測試互感器本身及其所消耗的容量。一般互感器本身消耗的容量為5~50VA，標準互感器所帶負載為5VA， 被測試互感器所帶負載為 5~50VA， 升流器主要消耗的容量合計不超過140VA， 基本上與額定一次電流大小無關。

互感器一次回路聯接導線所消耗的容量。如果在不同的額定-次電流下，聯接導線長度和電流密度都基本相同，那么聯接導線所消耗的容量就與電流成正比。當電流大于2000A 時， 聯接導線的電抗值大于電阻值，且電抗值只與導線長度及其所包圍的空間面積有關，而與導線的電流密度無關，于是電抗所消耗的無功容量就與電流的平方成正比。

根據以上分析，檢定互感器用的升流器實際需要的容量S 與額定一次電流Ⅰ的關系如下：

當I1<10A時，S=100~200(VA)

即小電流時，檢定互感器用的升流器容量為常數，與額定一次電流的大小無關。

當I1=10~2000A時，S=K1I1+100~200(VA)

式中K1=2~4(V)與聯接導線的長度和電流密度，以及回路的接觸電阻有關。當I1>200A時， 100~200VA 這個常數項可以略去不計，則容量與電流成正比。電壓為常數，即U=K1=2~4V。
當I1>2000A，S=R2I12
式中K2=(0.5~1)×10-3(Ω)主要與聯接導線的長度及其所包圍空間面積有關，即在大電流時，檢定互感器用的升流器容量與電流平方成正比，阻抗為常數，Z=K2=0.5~1(mΩ)。
對于檢定電流互感器專用的升流器，由于檢定線路的功率隨一次電流減小而下降，因此對于輸出電流為5~2000A的升流器，要求每檔的功率相應為：2000A、5kVA；500A、2kVA； 100A、0.5kVA； 10A以下為 0.1~0.2kVA。因?yàn)殡娏骰ジ衅鞯囊淮坞娏髟?0A以下時，其一次輸入阻抗隨一次電流的減小而幾乎成平方的增大。因此一次電流越小，選用升流器的輸出電壓越高。例如：10A選10~20V，5A選 20~40V，1A選 80~160V，0.1A選 500~1000V。這符合負載電流接近升流器的額定輸出電流時升流器的實際功率最大。

根據以上分析，檢定互感器用的升流器應采用冷軋硅鋼片環形穿心式。環形穿心式升流器具有結構簡單、制作和使用方便的特點。既可單臺小容量單獨使用，又可并聯成大容量聯合使用，線圈漏抗小，輸出相同的大電流。所需容量比方形鐵芯固定線圈升流器小，選用穿心式升流器不僅要選額定功率，還要選最大的額定輸出電流，即穿心-匝時的額定電流。

例如同是20kVA的升流器，一個一匝額定輸出電流為2kA，額定電壓為10V， 另一個一匝額定電流為10kA，額定電壓為2V，前者的體積和重量都要比后者大得多，而且前者不能代替后者，而后者只要穿心5匝就可代替前者，只是這時使用不如前者方便。因此，穿心式適用于1000A以上的大電流升流器，而且電流越大越合適，對于檢定大電流互感器特別有利。
