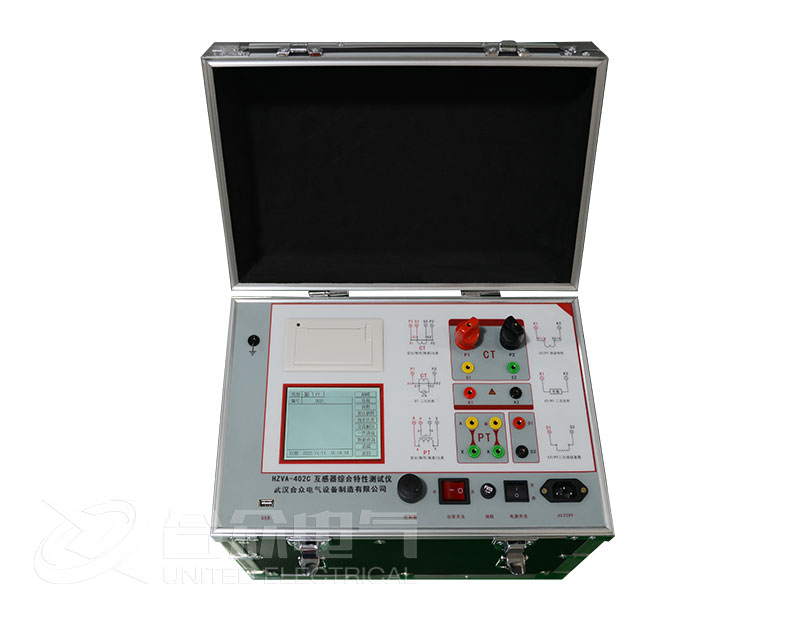

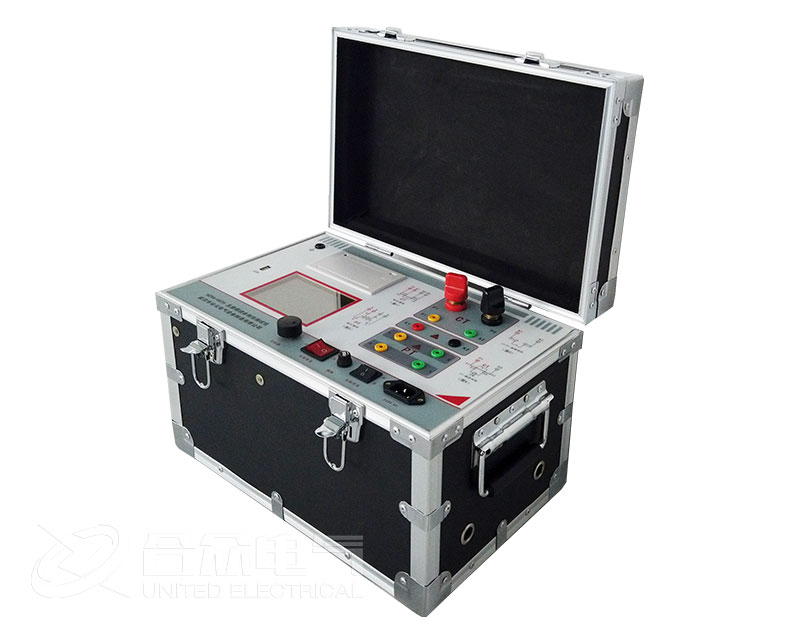

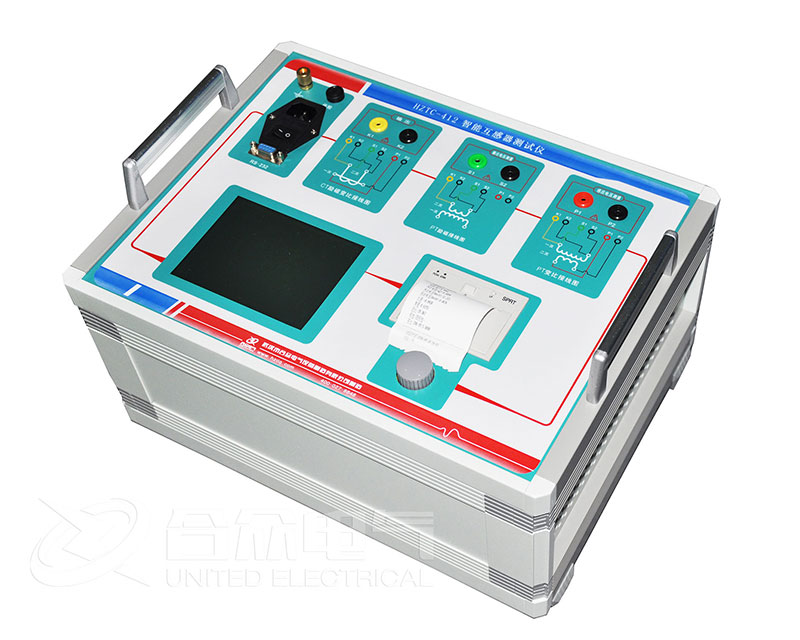

互感器特性綜合測試儀功能鍵說明及主菜單

旋轉鼠標及液晶顯示說明

互感器特性綜合測試儀采用320×240高分辨率灰色背光液晶顯示屏，即使在強烈日光下也能清晰顯示。試驗過程，試驗環境設置及試驗結果均顯示在LCD屏上，全漢字操作界面，儀器操作控制采用先進的旋轉鼠標作為輸入方式，使用方便簡單，左右轉動旋轉鼠標可控制光標在界面內活動，按下鼠標則表示選種當前選項或輸入0-9數字。

互感器特性綜合測試儀開機界面和主菜單介紹

首先將AC220V或AC380V電源連接至互感器特性綜合測試儀，打開面板上主電源開關，儀器進入開機歡迎畫面，開機完成后儀器顯示待機畫面，進入待機畫面后光標指示的當前試驗項目為CT測試，當前選擇項目的背景會反色。按下旋轉鼠標即可進入CT測試界面，旋轉鼠標則可選中PT測試項目、時間設置或PC通信。

互感器特性綜合測試儀PC 通訊

使用RS232通信口與PC機進行聯機，用RS232連接線或USB轉232轉換器將儀器與PC機連接，并選擇PC通信選項，進入PC通信狀態，如果設備沒有安裝PC 機應用程序，請找到隨機所配的應用軟件安裝光盤，點擊Setup. exe 安裝應用軟件，在應用軟件安裝完成后，雙擊應用程序，程序會自動搜索計算機串口，如果發現設備已經連接，則程序進入聯機狀態。如果程序提示聯機失敗則檢查接線和設備的設置之后，重新啟動軟件直到設備聯機成功為止。

互感器特性綜合測試儀與計算機聯機成功以后，試驗人員可以在計算機上查看設備Flash 中存儲的歷史數據，也可以使用計算機控制設備進行 CT 極性試驗， CT變比極性試驗， CT伏安特性試驗， PT極性試驗， PT變比極性試驗和PT伏安特性試驗，并可將試驗結果保存，打印成A4文檔，將數據導出成 Excel 格式。

試驗過程中互感器特性綜合測試儀所采集的所有實時數據都會被顯示在應用程序的軟件錄波器中，應用程序還可以根據試驗結果計算CT伏安特性試驗所對于的 CT誤差曲線，在聯機結束后可以按住

復位按鈕使設備重新啟動并退出聯機界面。

修改時間日期在儀器待機畫面中選擇時間設置選項，然后確定進入圖2.3所示時間設置畫面，使用儀器的旋轉鼠標可以設置互感器特性綜合測試儀的年、月、日、時、分參數。
