直流斷路器安秒特性測試儀現場試驗操作界面

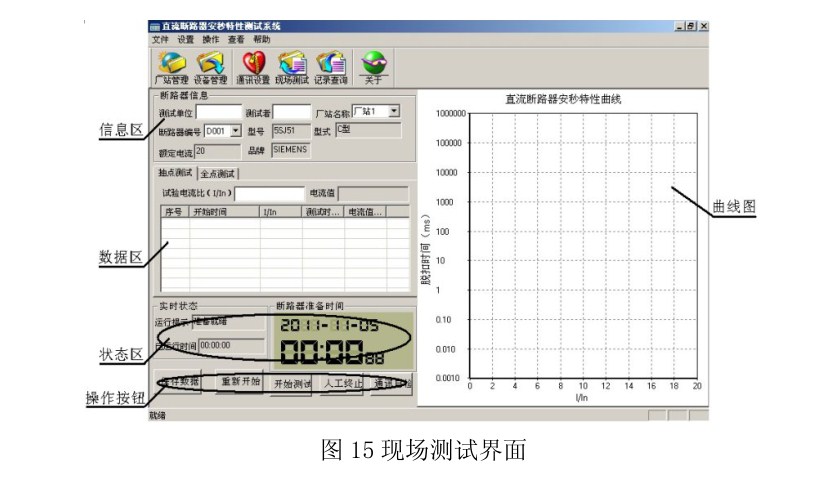

該界面的工作窗口主要分5個區：信息區、數據區、狀態區、操作按鈕、曲線圖。

信息區：該區域主要顯示被測斷路器的基本參數，用戶需要填寫測試單位和測試人姓名，在“廠站名稱”和“斷路器編號”選項卡中可以選擇已存的所有不同廠家不同型號的斷路器。

數據區：該區域用戶需要選擇測試方式：抽點測試和全點測試。抽點測試是根據測試需要由用戶根據被測試直流斷路器的額定電流，確定測試電流，一般微型斷路器測試電流≥3In， 塑殼斷路器測試電流≥5In。若選擇抽點方式表格上顯示的測試數據分5類：序號、開始時間、實驗電流比、測試時長和電流值。全點測試是用戶根據被測試直流斷路器的額定電流，依次設定多個電流值進行測試，測試電流一般取被測試直流斷路器額定電流的整數倍，一般微型斷路器從3In 開始，塑殼斷路器從5In開始，然后依次增加，當被測試直流斷路器連續出現兩個瞬時分斷特征時，測試結束。

若選擇全點方式后表格上顯示的測試數據分7類：序號、電流比、T1、T2、T3、平均時間、電流值。T1、T2、T3為三次測試的值，平均時間為三次測試完成后的平均值。選擇好測試方式后用戶通過設置電流比來設置電流值，電流值區域會根據用戶輸入的電流比顯示對應的電流值。

狀態區：該區域會實時顯示儀器當前狀態，已運行時間，斷路器準備時間。“運行提示”部分會根據用戶的按鍵操作顯示相應的工作狀態，“已運行時間”為測試時點擊開始測試后通電流到斷路器斷開之間測試時間，“斷路器準備時間”為指兩次測試之間等待時間，默認為180秒，用戶可自己設置。點擊“設置”下級菜單中的“斷路器準備時間”就會彈出該對話框，先刪除上面顯示的時間值，然后輸入需要設置的時間，點擊確定設置完成。

操作按鈕：該區域包括“保存數據”“重新開始”“開始測試”、“人工終止”“通信自檢”五個功能。“人工終止”用于測試過程異常時手動停止測試，“通信自檢”用于檢測工控機與控制器之間是否連接正常。

曲線圖：該區域顯示測試電流和分斷時間的曲線關系，曲線縱坐標為時間軸，采用對數坐標，橫坐標為電流倍數。

在斷路器信息區域用戶需要輸入測試單位名稱和測試者姓名，然后選擇之前添加的被測斷路器型號，點擊“廠站名稱”右邊的下三角按鈕，在彈出的下拉列表中選擇“廠站3”，點擊“斷路器編號”右邊的下三角按鈕，在彈出的下拉列表中選擇D003，其他參數信息就會相應的顯示出來。選擇抽點測試或全點測試，然后輸入實驗電流比。
