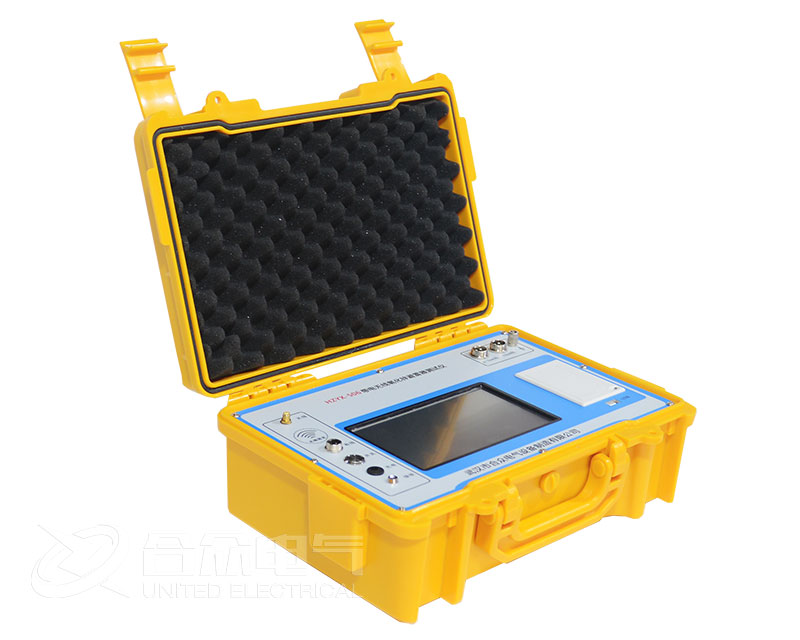

氧化鋅避雷器測試儀操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。氧化鋅避雷器測試儀運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3~7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。

  氧化鋅避雷器測試儀配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

  1、有線模式

  氧化鋅避雷器測試儀輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度φ。因此與電壓同相分量為阻性電流基波峰值(Ir1p)，正交分量是容性電流基波峰值(Iclp) ：Ir1p=Ix1pCOSφ， Ic1p-Ix1pSINφ

  考慮到5=90”一φ相當于介損角，直接用φ評價MOA也是十分簡捷的：沒有“相間干擾”吋，中大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，φ不能小于75.5°。

  接地

  測量前先連接地線，測量完最后拆接地線!如果接地點有油漆或銹蝕必須清除干凈。

  參考電壓

  參考電壓信號線一端插入?yún)⒖茧妷翰遄硪欢私颖粶y(cè)相PT二次低壓輸出：小黑夾子接中性點(x)，小紅夾子接待測相電壓(a/b/c)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠，可使用加長線。

  電流信號

  先將泄漏電流信號線插頭插入氧化鋅避雷器測試儀， 后將另一端夾子夾到(或通過絕緣竿搭到) 被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。電流信號不能使用加長線。

  2、無線模式

  僅僅需要一根電流線，取到電流信號即可測量出全電流和阻性電流。(此模式為快速測試，僅需要B相電流信號，按測量后為等待狀態。依次接A、B、C相放電計數器上端，打印機開始工作為一相測量周期結束，測量完后關機退出)

  電流信號

  先將泄漏電流信號線插頭插入氧化鋅避雷器測試儀，后將另一端夾子夾到(或通過絕緣竿搭到)被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號。電流信號不能使用加長線。
