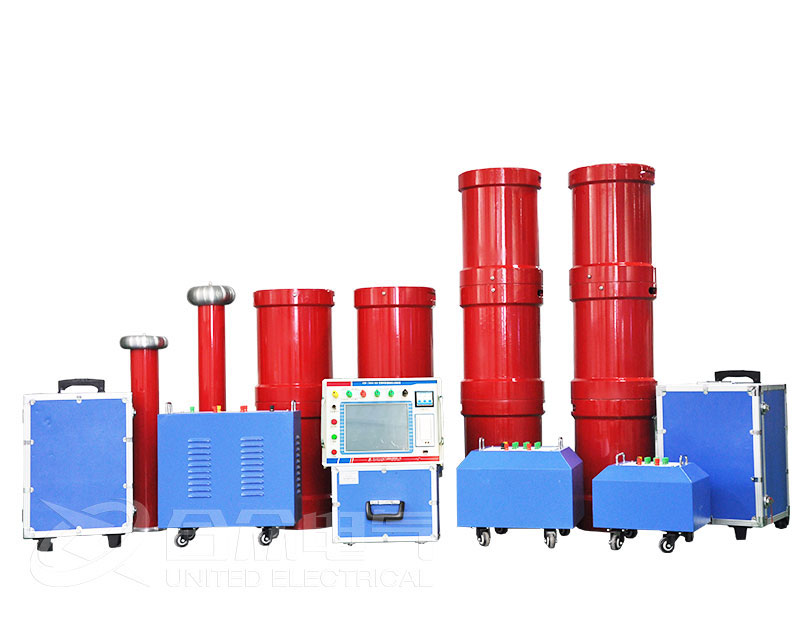

變頻串聯諧振耐壓試驗裝置中的變頻電源內部結構主要包括：整流器、逆變器和控制器三大部分，整流器主要作用是將系統輸入電源380V交流電壓轉換為直流電壓，儲存于主回路的電容上;逆變器主要作用是將直流電壓轉換為頻率、幅值可調節的交流電壓;控制器相當于整個系統的神經中樞，用于協調各部分安全可靠的工作，包括整流器、逆變器工作的實現，試品電壓的測量，系統參數的顯示，外部輸入指令的接收以及系統各種保護的實現。

  在系統中變頻電源的主要作用是：為串聯諧振成套試驗系統的諧振回路提供幅值、頻率可調節的電壓，滿足諧振回路的需要。

  變頻串聯諧振耐壓試驗裝置變頻電源實現的主要保護：

  IGBT保護：逆變器IGBT電流過大時，變頻電源自動停止輸出并提示IGBT保護。注：IGBT為大功率電子器件，類似開關。

  過壓保護：當試品電壓超過設定的保護電壓時(在試品加壓前由試驗員設定)，變頻電源自動停止電壓輸出并提示過壓保護，試品因失去電源而降壓，防止試品因過壓而損壞。

  過流保護：當變頻電源輸出電流超過保護電流時(保護電流在產品出廠前設定)，變頻電源自動停止輸出并提示過流保護，防止系統因過流而損壞。

  放電保護：當試品出現閃絡或擊穿放電時，變頻電源迅速停止輸出并提示放電保護。

  變頻串聯諧振耐壓試驗裝置變頻電源測量顯示部分：

  對試品電壓有效值、試品電壓平均值、試品電壓峰值、試品電壓峰值/√2進行測量，通過液晶顯示器進行顯示。對輸入的線電壓進行測量，通過交流電壓表顯示。對變頻電源輸出電壓(即勵磁電壓)進行測量，通過非線性電壓表進行顯示。對變頻電源輸出電流(即勵磁電流，最大不超過保護電流)進行測量，通過電流表進行顯示。

  變頻串聯諧振耐壓試驗裝置變頻電源使用注意事項：

  變頻電源輸出不可接地、短接，輸出接地、短接將導致變頻電源致命損壞。

  試驗時，變頻電源接地端子須可靠接地，以防試驗員意外觸電。

  變頻電源在使用時應注意防水、防灰塵侵入，顯示屏應避免太陽直射。

  變頻電源應在通風的環境下使用。
