電纜故障測試系統的液晶顯示和鍵盤功能說明
電纜有的是在地下，有的是在墻上，有的外置著，但電纜有故障要找到故障原因和故障點也是專業的儀器的。下面合眾電氣技術工程師舉例介紹電纜故障測試系統，一起來看電纜故障測試系統的液晶顯示和鍵盤功能說明。
1、液晶顯示說明
本儀器采用320×240高分辨率灰色背光液晶顯示屏LCD，即使在強烈日光下也能清晰顯示。電纜故障測試系統參數設置及試驗結果均顯示在 LCD屏上，全漢字操作界面，圖形清晰，美觀，易于操作。
2、鍵盤功能說明
電纜故障測試系統儀器操作鍵盤采用14個輕觸按鍵作為控制功能鍵，其中有11個是雙功能鍵，鍵盤排列如圖5所示。

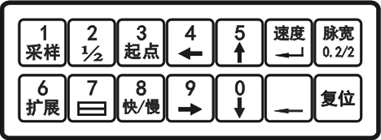

圖5 按鍵面板圖
電纜故障測試系統各鍵功能如下：
0-9數字鍵：上電復位時，數字鍵可以鍵入年、月、日，在測試狀態（非菜單狀態，下同），測故障、測全長，當屏幕左上角顯示“鍵入速度000”時，用數字鍵可以鍵入已知速度值；在脈沖速度狀態，用數字鍵可以鍵入已知電纜長度。總之，當電纜故障測試系統屏幕提示需鍵入數據時，0-9鍵就為數字鍵，否則就為其它功能鍵。
采樣鍵：在測試狀態，按采樣鍵后，儀器處于等待狀態。當?shù)蛪好}沖信號或高壓閃絡脈沖信號到來并觸發控制電路之后，儀器開始工作，記錄脈沖反射信號并處理顯示，在重新按動采樣鍵后，本次采樣波形將取代上次存儲波形。
電纜故障測試系統故障測試時，應先重新調整輸入振幅大小后再按采樣鍵。重復幾次操作，直到顯示波形標準為止。
1/2上下波形選擇鍵：儀器內部有兩個波形存儲區，用此鍵可隨意選擇其中之一為主進行操作（包括采樣、擴展）。儀器上電復位后，自動默認對存儲區1（1波形）進行操作（雙屏顯示時屏幕下半部顯示存儲區1波形，波形前有“1”或“2”）。當按動此鍵后，將對存儲區2（波形2）進行操作，再按此鍵又變?yōu)閷?duì)存儲區1波形操作，依次類推。
起點鍵：在電纜故障測試系統測試狀態屏幕有波形顯示時，當光標移動到測試波形定標起點時，按起點鍵確認波形計算起點。然后移動光標到波形終點，顯示測試數據。當光標前后移動時，顯示數據隨之變化。
如果電纜故障測試系統需要重新確定起點光標，可以用擴展鍵將波形壓縮或擴展，然后移動光標到波形起點，按起點確認，移動光標，屏幕重新顯示測試數據。
光標移動鍵：“↑”“↓”：按此兩鍵豎形光標將下面的波形向上或向下移動，用于波形的重合和分離。“←”“→”光標左右移動鍵：按此二鍵光標將向左、向右移動。
速度鍵：“？”：回車與速度鍵為同一鍵。當用數字鍵鍵入了速度值與電纜長度值時，必須按“？”（回車）鍵對數據確認，否則儀器處于等待狀態無法工作（不采樣）。在測試狀態，測故障、測全長時，此鍵用于選擇存入儀器中的四種常用傳輸速度值。當連續按此鍵，屏幕右上角提示變?yōu)殒I入速度000值時，利用數字鍵可以鍵入被測試電纜的傳輸值，鍵入完畢后按回車確認。
脈寬鍵：（0.2/2）：按下“脈寬”鍵，面板上0.2?s綠燈亮起，表示選擇脈寬為0.2?s，再次按下此鍵，面板0.2?s綠燈熄滅，表示選擇選擇脈寬為2?s。
擴展鍵：在非鍵入數狀態，此鍵為擴展顯示波形功能鍵。按此鍵將顯示波形橫向擴展13倍。每按一次，波形擴展1倍，當顯示屏右上角顯示01時，波形已擴展13倍。再按此鍵又恢復波形壓縮狀態。
單雙波形顯示選擇鍵：按此鍵可以使屏幕由雙波形顯示轉為單波形顯（雙波形顯示時，顯示屏上半部顯示2波形，下半部顯示1波形），并隨意轉換，本儀器上電（復位）后，默認為上下雙波形顯示、并對存儲區1（1波形）進行操作形式，按此鍵一次將變?yōu)槿聊粏尾ㄐ物@示方式。
電纜故障測試系統該儀器有兩個存儲區，上電（復位）后，默認存儲區1存儲數據，當選擇對存儲區2（波形2）進行操作時，會在第二波形顯示區（屏幕上半部）出現前次采樣波形，屬于正常現象，重按采樣鍵，本次采樣波形將取代上次存儲波形。
快/慢鍵：按一下，波形下方出現1時，“？”“？”鍵為快動鍵，按動一次光標移動8個點陣單位；當波形下方出現2時，“？”“？”鍵為慢動鍵，按動一次光標移動1個點陣單位。
復位鍵：為系統硬復位鍵，儀器無論在任何狀態，按此鍵將返回到電纜故障測試系統主菜單。
以上是電纜故障測試系統一些詳細的講解，您需要的話，歡迎聯系合眾電氣。
