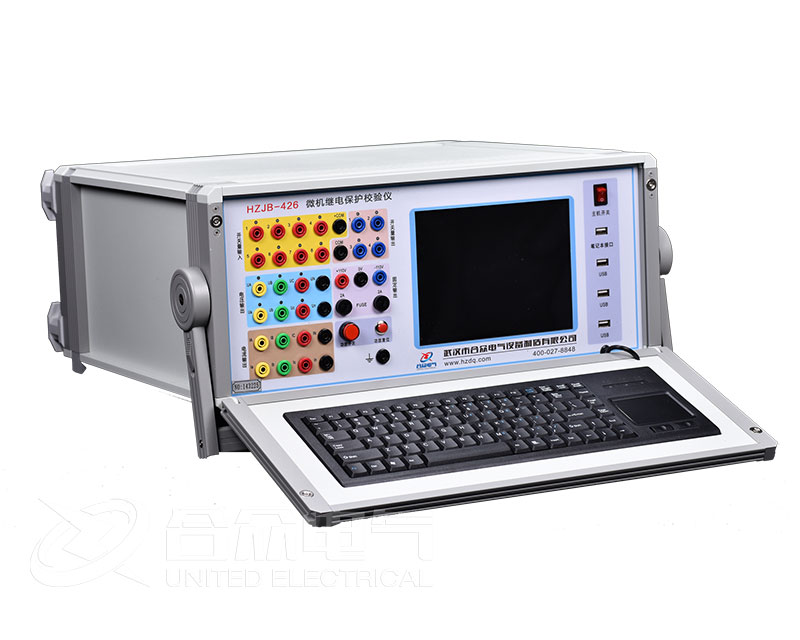

繼電保護測試儀故障量設置方法

  故障類型

  可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。

  整定阻抗

  按照定值單給定的阻抗設置方式，故障阻抗可以Z、中方式輸入或R、X方式輸入，當以一種方式輸入，另一種方式的值軟件會自動計算出來。

  短路阻抗倍數

  為nד整定阻抗”，以此值作為短路點阻抗進行模擬。一般按0.95或1.05倍整定值進行檢查。如果不滿足，也可以0.8或1.2倍整定值進行檢查。這是“容忍性”的檢查界限，如果保護還不能正確動作，請檢查其它方面的原因。

  零序補償系數

  Ko=(Z0/Z1-1)/3

  如果正序組抗角D(Z 1) 與零序阻抗角D(Z 0) 不等， 此時Ko為一復數， 則常用Kor、Kox進行計算。

  Kor=(R 0/R 1-1) / 3 Kox=(X 0/X 1-1) / 3

  對某些保護(如901系列)以Ko、①方式計算的，如果D(Z1)=①(Z0)，即PS1=PS0，則Ko為一實數， 此時需設置Kor=Kox=Ko.

  ·障方向

  如果保護具有方向性，請注意選擇正確的故障方向。

  故障性質

  選擇“瞬時性”或“永久性”故障的不同點在于：在“時間控制”的試驗方式下，選擇“瞬時性”故障時，當測試儀接收到保護的動作信號后即停止故障輸出進入下一狀態，盡管此時故障時間還沒有結束：但在“永久性”故障時，即便繼電保護測試儀接收到保護的動作信號，故障量繼續存在，直到所設置的“故障持續時間”到。也就是說，“永久性”故障時，繼電保護測試儀的故障輸出時間只受“故障持續時間”控制。因此，在“永久性”故障下試驗容易造成后加速保護動作，并且重合閘無法重合。所以，建議一般選擇“瞬時性”故障方式。

  故障電流

  以上只設置了相應的短路阻抗，如果再告訴軟件一定的故障電流，軟件將自動計算出相應的故障電壓，由繼電保護測試儀輸出相應的故障電壓和電流給保護。設置的故障電流應滿足以下要求：1、大于保護的啟動電流;2、故障電流與短路阻抗的乘積應不大于57.7V。
