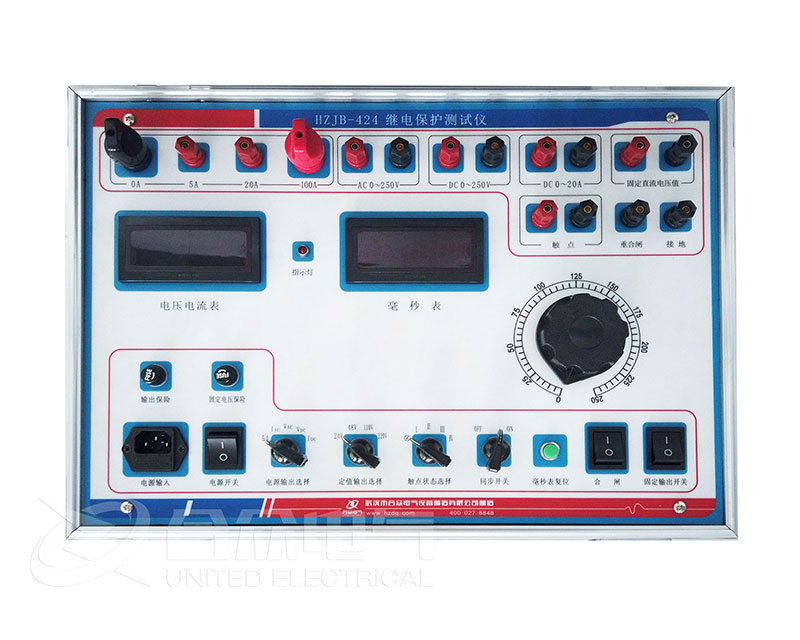

繼電保護測試儀經典的Windows操作界面，人機界面友好，操作簡便快捷;高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。

  主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的 質量，提高了校驗儀的精度。

  繼電保護測試儀時間測試(斷路器多觸頭動作時間測量)，界面說明

  本試驗中繼電保護測試儀監視7路開關量輸入的變化，記錄各開關量相繼動作的時間順序。其工作過程類似一個7路數字毫秒計或開關量時間順序記錄儀。常用于測量斷路器多個觸頭的動作過程，可用于三相開關6個觸頭的動作時間及動作同期的測量。

  其接線方法見繼電保護測試儀說明書中的接線圖，試驗時需外加一雙刀雙擲開關，一個刀用于通斷跳合閘電流，另一個刀及6路開關觸頭的輔助接點接入開入端進行時間測量。

  試驗時按下“開始”鍵，兩路開出接點閉合，裝置等待開關量輸入。合上雙刀雙擲開關，啟動跳/合閘，同時啟動開入R開始計時，然后各相開關各觸頭相繼動作。從開入R到A~c動作的時間間隔即為開關動作時間，開入A~c先后動作的時間間隔即為動作時間差。

  一個開關(任意哪一個)動作的時刻為計時起始時刻(起表)，然后每一個開關的動作(合上或打開)均有時間記錄，該時間以表時刻為時間原點。
