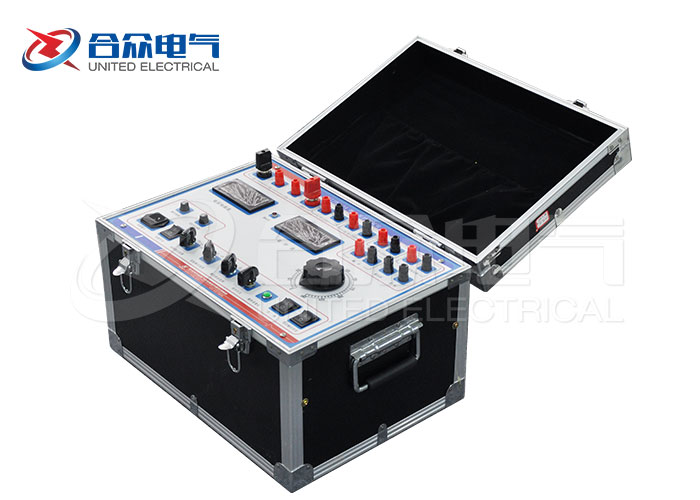

微機繼電保護測試儀是電力試驗設備中比較復雜精密的一種儀器，繼保涉及的數值也比較多，下面合眾電氣舉例介紹，微機繼電保護測試儀各種設定量。

  故障相：可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。

  整定阻抗：故障阻抗可以Z、Φ方式輸入或R、X方式輸入，以一種方式輸入，另一種方式的值計算機自動計算出。Z、Φ或R、X輸入方式切換是在光標在“Z=”位置時按旋鈕進行切換。
  故障阻抗倍數：為nד整定阻抗”，以此值作為短路點阻抗進行模擬。

  時間控制/接點控制

  接點控制時，由保護的跳閘、重合閘、永跳接點控制電流電壓發生狀態轉換。如跳閘接點到將使測試儀輸出從故障量轉變為正常量（跳閘后狀態）。

  時間控制時，裝置根據所設定的各時間間隔，依次輸出故障前、故障時、跳閘后、重合閘后、永跳后的各種量。保護跳合閘時只記錄動作時間，而不改變各種輸出狀態的持續時間。

  本文是微機繼電保護測試儀各種設定量。需要微機繼電保護測試儀或其他電力試驗設備，請聯系合眾電氣網站客服，可通過電話、微信、QQ、在線溝通等多種渠道聯系。
