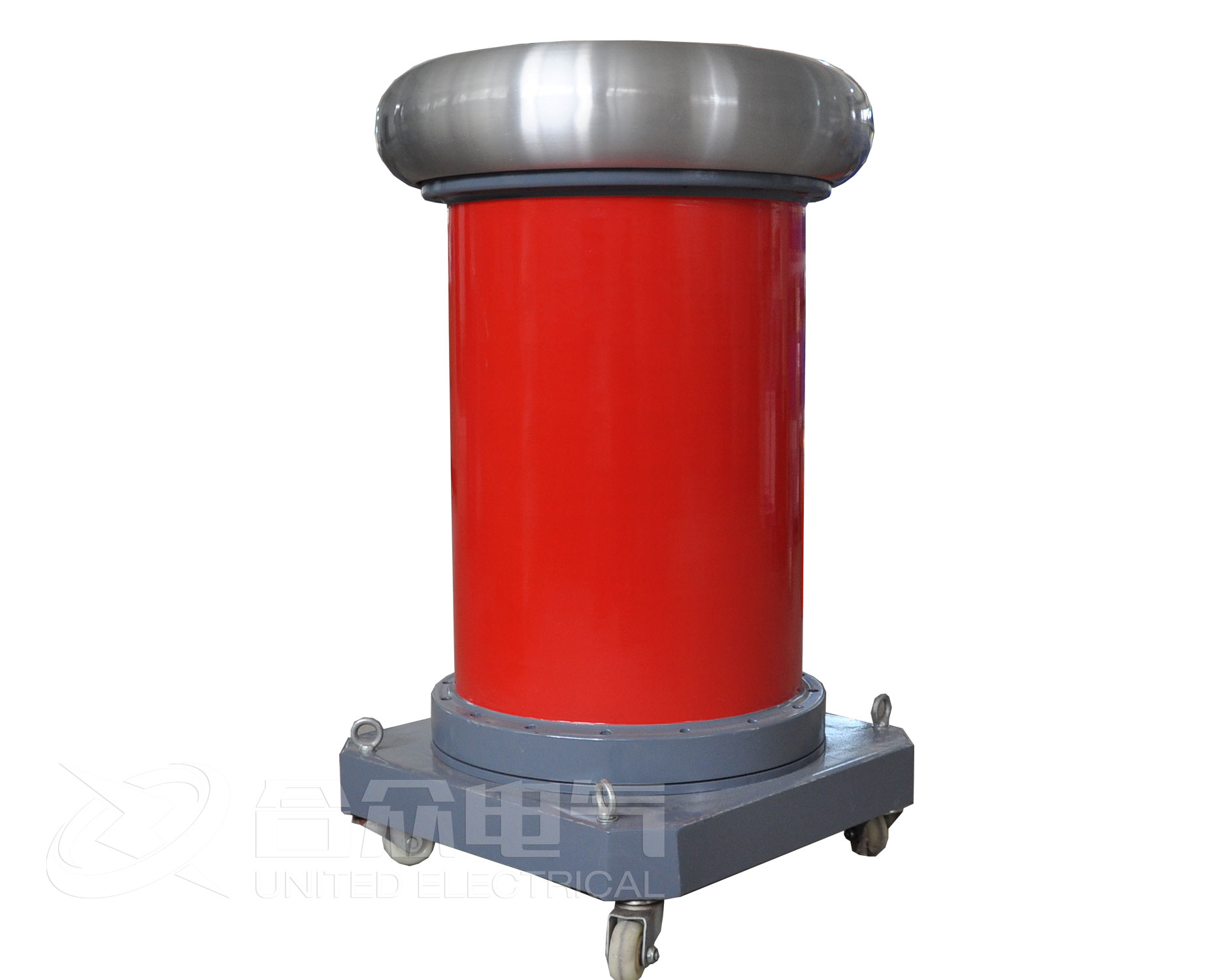

高電壓測試儀器通用技術條件第3部分：無局放試驗變壓器，DL/T848適用于對電工產品和絕緣材料等進行局部放電試驗的交流油浸式、干式、六氟化硫氣體式無局放試驗變壓器的生產、檢驗、驗收和使用。

  無局放試驗變壓器技術要求：

  1、正常使用條件

  a)海拔，海拔不超過 1000m。注：海拔超過 1000時，外絕緣分 2500m(l000m~2500m)及 4000m(2500m~4000m)兩級。

  b)環境溫度：最高氣溫：+40℃;最低氣溫：-5℃o

  c)環境濕度：當空氣溫度為+25℃時，空氣相對濕度不超過 90%。

  d)安裝場所：安裝場所無影響無局放試驗變壓器絕緣的氣體、蒸氣、化學性沉積灰塵、污垢及其他爆炸性介質及嚴重振動。

  e)電源電壓的波形：電源電壓的波形為正弦波，頻率為 5Ohz。

  f)無局放試驗變壓器使用時應使其輸入電壓逐漸升高，并且應有可靠的保護措施。注：當上述正常使用條件下不能滿足使用要求時，可由用戶與武漢市合眾電氣制造廠協商。

  2、 允許運行時間

  無局放試驗變壓器，在額定容量及額定電壓下，在正常使用條件下，允許連續運行 lh，再次在額定容量及額定電壓下運行 lh 的間隔時間為 4h。在 1倫額定電壓下和2/3 額定電流時，允許連續運行。

  3、 溫升

  在正常使用條件和額定容量運行情況下，無局放試驗變壓器各繞組的溫升限值應不超過 65K。海拔超過 1000m 的溫升校正值按 GBl094.2標準的規定。

  無局放試驗變壓器電氣絕緣強度要求：

  1)在額定電壓下，局部放電視在放電量不大于3pC。試驗時間為30min;

  2)各繞組對地的絕緣電阻R 60 不小于1000MΩ;

  3)變壓器油介電強度不小于50kV;

  4)變壓器油介質損耗因數(tgδ，90℃)不大于0.5%;

  5)六氟化硫氣體絕緣無局放試驗變壓器氣體水分含量不大于300×10 -6 ;

  6)使用于海拔高于1000m 的無局放試驗變壓器，其外絕緣要求參照GBl0237 的要求。
