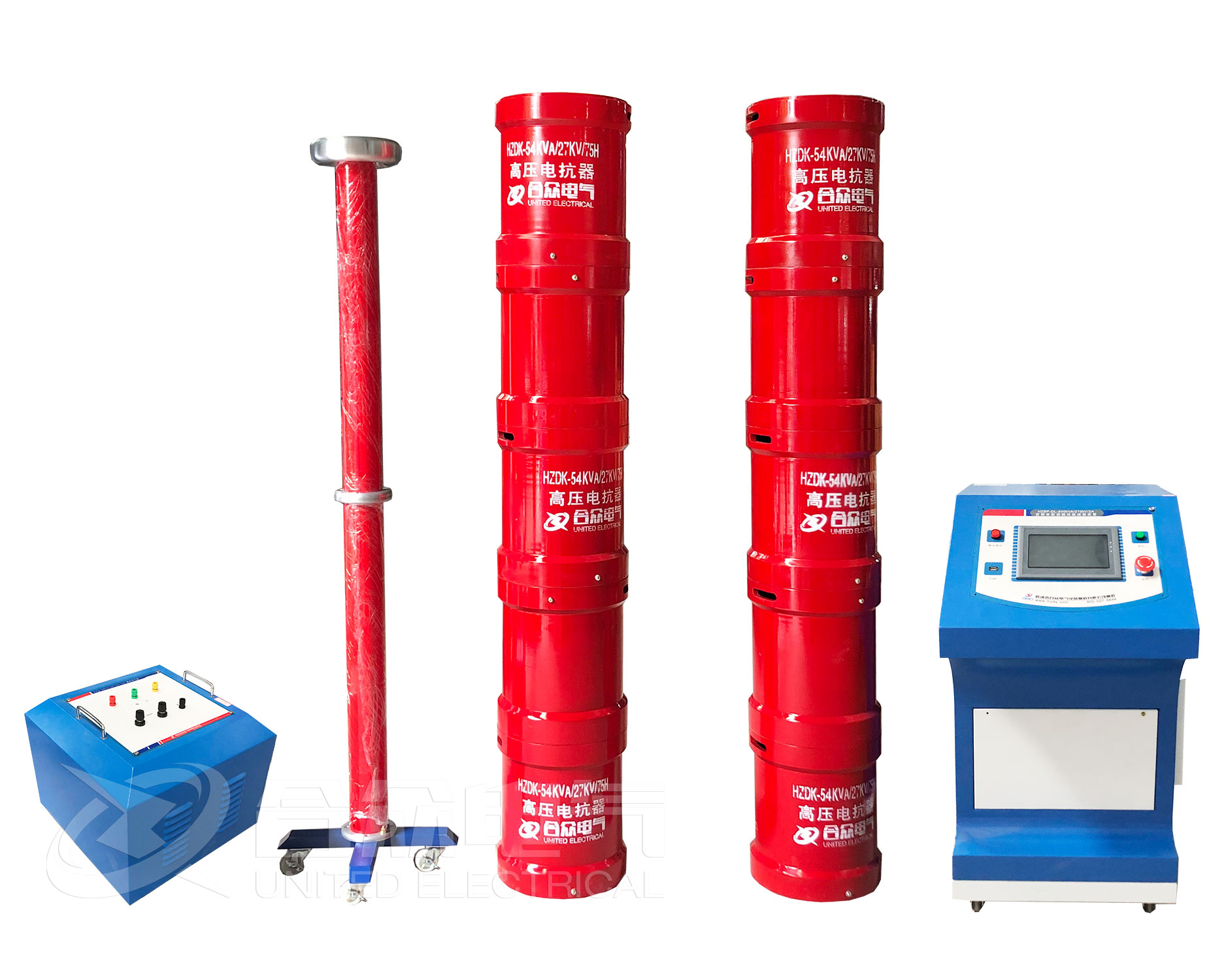

變頻串聯諧振試驗裝置由變頻控制單元、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。通過改變電抗器的串并聯來適用于不同的場合。變頻串聯諧振是通過勵磁變壓器，電抗器形成串聯回路(L)，然后與被試品(C)并聯形成諧振電路，通過調節試驗電源的頻率使回路電感L與試品電容C產生諧振，從而獲取高電壓。

  變頻串聯諧振裝置廣泛應用于電力、鐵路電氣化、鋼鐵、機械、冶金、石油、化工等行業，適用于高電壓、大容量的容性試品的交流耐壓試驗。變頻串聯諧振電路原理及產生條件優勢如下：

  1、串聯諧振電路：在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓與其中電流相位一般是不同的。如果調節電路元件(L或C)的參數或電源頻率，可以使它們相位相同，整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。在諧振狀態下，電路的總阻抗達到極值或近似達到極值。研究諧振的目的就是要認識這種客觀現象，并在科學和應用技術上充分利用諧振的特征，同時又要預防它所產生的危害。按電路聯接的不同，有串聯諧振和并聯諧振兩種。

  2、并聯諧振和串聯諧振產生的條件：在電阻、電容、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振，其特點是：電路呈純電阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R，此時電路的阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振，諧振電壓與原電壓疊加。

  并聯諧振：在電阻、電容、電感并聯電路中，出現電路端電壓和總電流同相位的現象，叫做并聯諧振，其特點是：并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率，諧振時，電路的總電流最小，而支路電流往往大于電路中的總電流，因此，并聯諧振也叫電流諧振。

  3、串聯諧振回路及諧振回路的作用：串聯諧振于某一頻率的電路。常用的有LC，RC，變壓器耦合和晶體振蕩器等。震蕩器的原理很簡單，就是正反饋原理，LC決定震蕩的頻率，普通晶體震蕩器的晶體可以等效一個Q值很高的電感，利用電容的充放電產生震蕩。在逆變器電路中多用RC組成的多諧振蕩器。也有用變壓器反饋式的自激振蕩回路。

  串聯諧回路產生諧振時的電壓波形，當電壓方波作用于LC 串聯回路時，方波的前后沿都會對LC 串聯回路產生激勵(即接收能量)，每次激勵過后又會產生阻尼振蕩(即損耗能量)，當輸入電壓波形的上升率dv/dt 值大于諧振回路波形(正弦波)的上升率時，電路就會產生激勵;當輸入電壓波形的上升率dv/dt值小于諧振回路波形的上升率時，電路就會產生阻尼。

  4、變頻串聯諧振模式：串聯諧振分為DCM和CCM兩種模式。一般都選擇DCM模式，即選擇。串聯諧振的好處在于可以實現開關管的零電流關斷，這是唯一一種能實現零電流關斷的拓樸，是真正意義上的軟關斷，無關斷損耗。這對于IGBT來說有很大好處，可以不用去考慮IGBT的關斷拖尾帶來的關斷損耗。單個串聯諧振電源可以采用PFM方式，這種方式實現2kW以內;也可以使用初級兩組件并聯移相方案，可以實現幾十千瓦功率輸出的高壓電源，串聯諧振的缺點是電流峰值太大，使開關管承受較大壓力，不利于電源的小型化。

  并聯諧振與串聯諧振相比最大優勢是峰值電流較小。同時在短路情況下，整個回路就是對電感充放電，電流波形為三角波，因此可以在短路情況下很容易算出電感的值，再通過電感計算出電容的值，而且誤差很小，對于設計來說這是至關重要的。并聯諧振工作在CCM區，電流波形基本上是正弦。開關管是硬關斷，零電壓零電流開啟，沒有開啟損耗。對于關斷損耗，可以在開關管DS(CE)兩端并聯電容，使電流與電壓的交匯點變低，減小關斷損耗。
