變壓器工頻耐壓試驗的目的，工頻交流耐壓試驗對考核變壓器主絕緣強度、檢查局部缺陷，具有決定作。工頻耐壓是檢查驗證變壓器設計、制造和安裝質量的重要手段。變壓器外施工頻耐壓試驗，用于全絕緣變壓器或分級絕緣變壓器的中性點耐壓及低壓繞組的耐壓試驗。

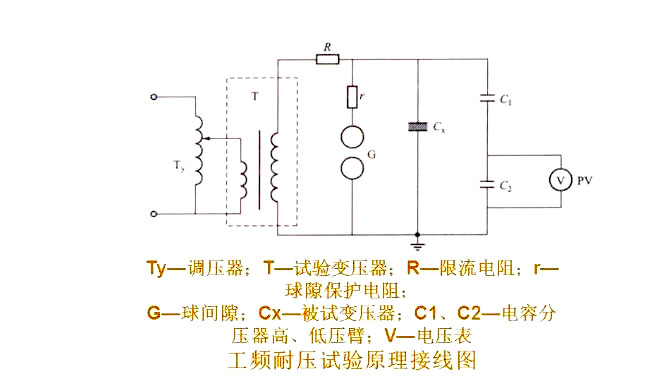

  變壓器進行工頻耐壓試驗前，先經過測試證明繞組絕緣處于良好狀態，絕緣油也合格，才進行工頻耐壓試驗。試驗接線圖如圖所示。試驗時間一般為 1 分鐘，試驗電壓為制造廠出廠試驗電應的85%。

  工頻交流耐壓試驗基本符合變壓器在運行中所承受的電氣狀況，同時試驗電壓一般比運行電壓高，因此經工頻交流耐壓試驗合格的變壓器都有較大的安全裕度，所以工頻交流耐壓試驗已成為保證變壓器安全運行的一個重要手段。

  變壓器工頻耐壓試驗一般根據出廠的電壓電流標識進行試驗即可，如果沒有制造廠的出廠試驗數據，可參考選用一下試驗電壓標準進行試驗。

對變壓器進行工頻耐壓試驗時，還應注意以下幾點：

  (1)應在變壓器注油 20 小時以后，當油處于靜止?fàn)顟B(tài)，氣泡充分逸出，油溫正常后才能加壓。試驗時凡是不試驗的繞組均應可靠接地，各繞組都應短路連接。

  (2)合上電源開關，慢慢升高電壓，在超過 40% 試驗電壓后，應以毎秒 3% 試驗電壓的速度均勻升壓。當達到試驗時間后，應迅速將調壓裝置降到輸出電壓的 40% 以下或零位，然后切斷電源。此時不可在試驗電壓下切斷電源，以免引起操作過電壓而造成變壓器放電或擊穿。

  (3)在試驗過程中，若出現放電或擊穿現象，應立即切斷電源。

  (4)試驗過程中，若儀表指針不跳動，被試變壓器無放電聲音，則說明變壓器承受住耐壓試驗;若電流表示值突然上升，被試變壓器有放電聲，則說明變壓器有問題。復試時，如果施加電壓比第一次低，則說明固體絕緣擊穿;如果施加電壓未降低，仍在原電壓下放電，則說明油間隙擊穿(主要原因是引線對接地部位的絕緣距離不夠或油中有氣泡)。

  (5)在加壓過程中，如果變壓器內部有炒豆一樣的放電聲，而電流表示值又穩定，則可能是懸浮的金屬件對地放電(如鐵芯接地不良)。
