繼電保護裝置在電力系統中通常是處于靜態的,但在電力系統中，需要了解的恰巧是繼電保護裝置在電力系統故障時是否能快速準確地動作，即要把握繼電保護裝置動態的“狀態”。因此，根據對繼電保護裝置靜態特性的認識，對其動態特性進行判斷顯然是不合適的。因此，通過模擬繼電保護裝置在電力事故和異常情況下感受的參數，使繼電保護裝置啟動和動作，檢查繼電保護裝置應具有的邏輯功能和動作特性，從而了解和把握繼電保護裝置狀況，這種繼電保護裝置的檢驗，對于電力系統是很有必要的和必須的。

  要搞好繼電保護設備狀態檢修，建立每套保護裝置的“設備變更記錄”是非常重要的基礎技術管理工作。“設備變更記錄”應詳細記載設備從投運到報廢的整個使用過程中設備軟、硬件發生的變化，包括軟件的版本升級、硬件插件的更換、二次回路的變更、反事故措施的執行情況及檢驗數據的變化情況。這樣的“設備變更記錄” 實際上就是該保護裝置所有檢修記錄的摘要和縮影.因此可以作為設備狀態評估的依據。

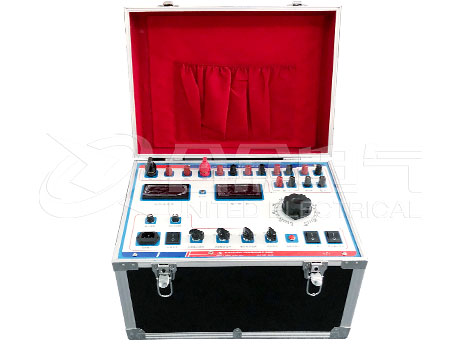

  六相微機繼電保護測試儀采用DSP控制器作為核心，F(xiàn)PGA可編程邏輯器件輸出波形，由于采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。

  六相微機繼電保護測試儀采用高精度D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了12路12位A/D轉換電路，可實時采集12路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。

  電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。

  六相微機繼電保護測試儀的阻抗定值校驗：

  該測試項目是用來校驗距離保護各段在各種短路狀態下的動作整定值。

  將保護裝置定值單中的各個試驗參數，如各段阻抗整定值、試驗電流、整定時間、試驗時間等填入相應欄中。整定時間在試驗過程中不起作用，一般試驗時間應設置得稍大于保護的整定時間。前四段為正方向故障，還增加了兩段反向故障，以滿足不同的故障情況。

  阻抗定值可以以阻抗值和阻抗角方式輸入，也可以以電阻R和電抗X的方式輸入，由選擇項“整定阻抗以R、X表示”來切換。

  有四種試驗阻抗倍數供選擇，一般選0.95倍和1.05倍。0.95倍時，距離保護應可靠動作，1.05倍時，距離保護應可靠不動作。當在這兩種倍數下保護動作不正確，請檢查0.8倍和1.2倍時保護的動作情況。短路阻抗=阻抗整定值×設定倍數。當然倍數值也可修改，以檢查保護在哪種倍數下動作正確。一次可以同時選擇多種故障類型。參數設置完成后點擊“確認”按鈕，各種故障下各段的測試參數將依次添加在主界面的試驗參數列表中。
