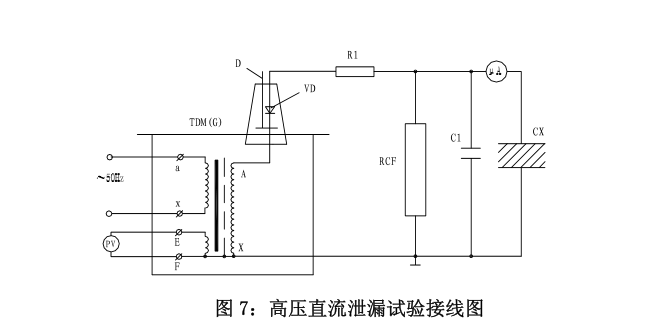

直流耐壓或泄漏試驗時試驗變壓器的接線方法
注:此試驗應先抽出短路桿“D”，圖7中所示。
圖中：VD-高硅堆R1-限流電阻 C1-高壓濾波電容
RCF- 阻容分壓器 CX-被試品 uA-帶保護微安帶
泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的最大整流電流。如電壓硅堆的最大整流電流為100mA時用于60KV的試驗裝置，限流電阻按R=60/0.1=600KΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。高壓濾流電容C1一般選擇在 0.01- 0.1uF，當被試品的電容量很大時，C1可省略不用。
泄漏試驗的操作及注意事項：
1)試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。
2) 接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員工安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。
3) 對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。
4 試驗過程，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。
5)試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。
